水平无轴螺旋输送机

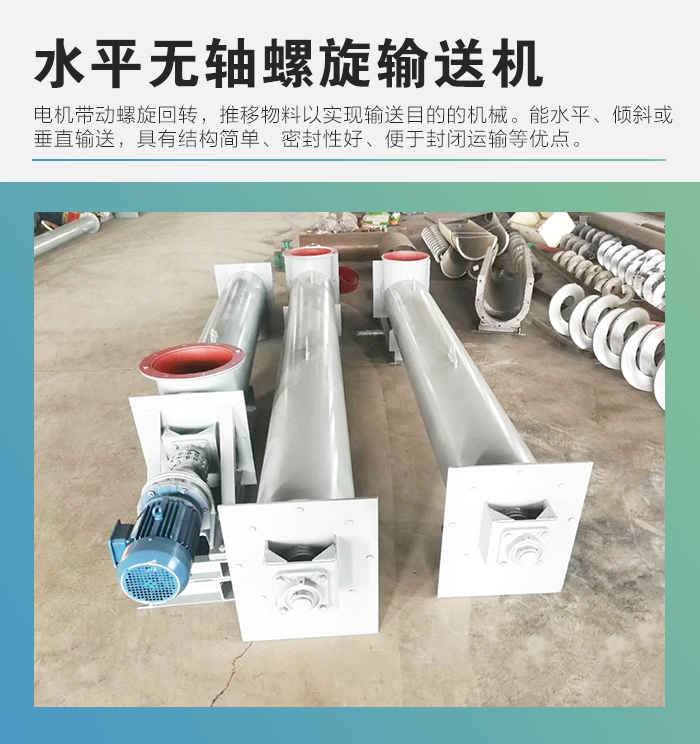

水平无轴螺旋输送机介绍

是一种利用电机带动螺旋回转，推移物料以实现输送目的的机械。 能水平、倾斜或垂直输送，具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。

水平无轴螺旋输送机特点

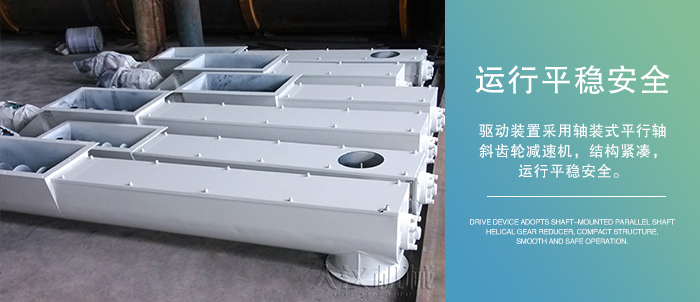

1，驱动装置采用轴装式平行轴斜齿轮减速机，结构紧凑，运行平稳安全；

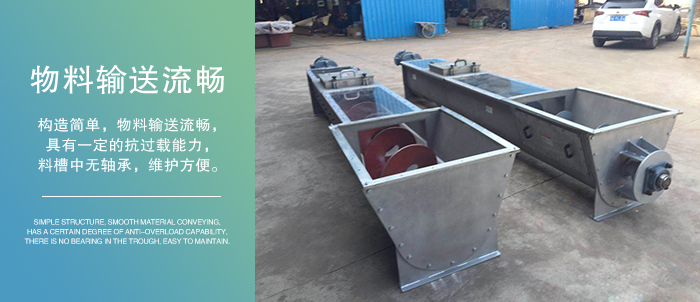

2，构造简单，物料输送流畅，具有一定的抗过载能力，料槽中无轴承，维护方便。

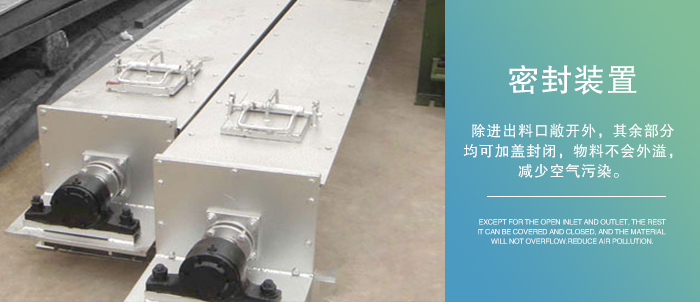

3，除进出料口敞开外，其余部分均可加盖封闭，物料不会外溢，减少空气污染。

4，输送方向由螺旋叶片的螺旋方向和电机的旋转方向确定．可实行双向输送；

水平无轴螺旋输送机用途

用于给排水泵站和污水处理厂输送中、细格栅（栅条净距＜50mm）的除污机栅渣，污泥脱水间的污泥输送及提升，也可用于制糖、酿酒、食品加工及纺织、印染、制革行业中的物料输送。

水平无轴螺旋输送机选型要点

一、输送距离

水平无轴螺旋输送机的单机输送长度可达到60-70m的输送距离，根据不同输送距离的要求，采用不同的型号，对于长距离输送的用户，无轴螺旋输送机可采用多级串联式安装，实现更长距离输送物料。

二、输送量

水平无轴螺旋输送机的输送能力可达到1.9-305（m/h），不同型号对应不同的输送量，无轴螺旋输送机型号不同，螺旋和转速度也就不同，如下图参数所示，针对不同用户的产量要求，厂家推荐的无轴螺旋输送机型号是不同的。

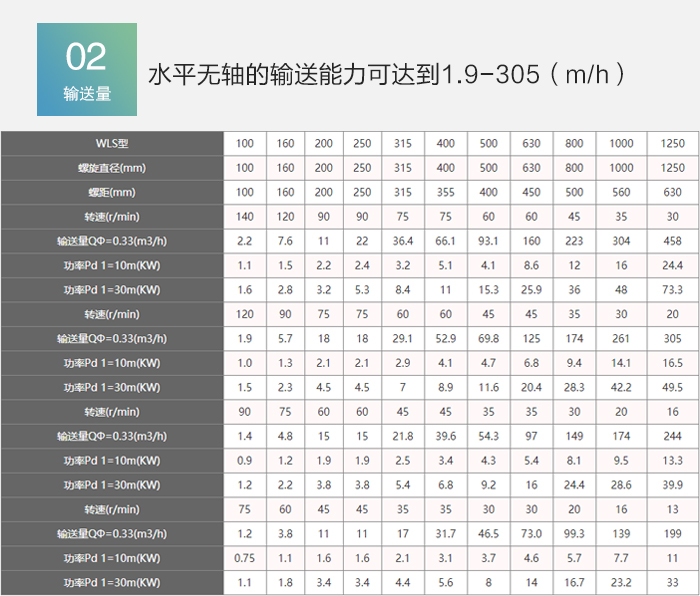

水平无轴螺旋输送机的技术参数
WLS型	100	160	200	250	315	400	500	630	800	1000	1250
螺旋直径(mm)	100	160	200	250	315	400	500	630	800	1000	1250
螺距(mm)	100	160	200	250	315	355	400	450	500	560	630
转速(r/min)	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33(m³/h)	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m(KW)	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m(KW)	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速(r/min)	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33(m³/h)	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m(KW)	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m(KW)	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速(r/min)	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33(m³/h)	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m(KW)	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m(KW)	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速(r/min)	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33(m³/h)	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m(KW)	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m(KW)	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

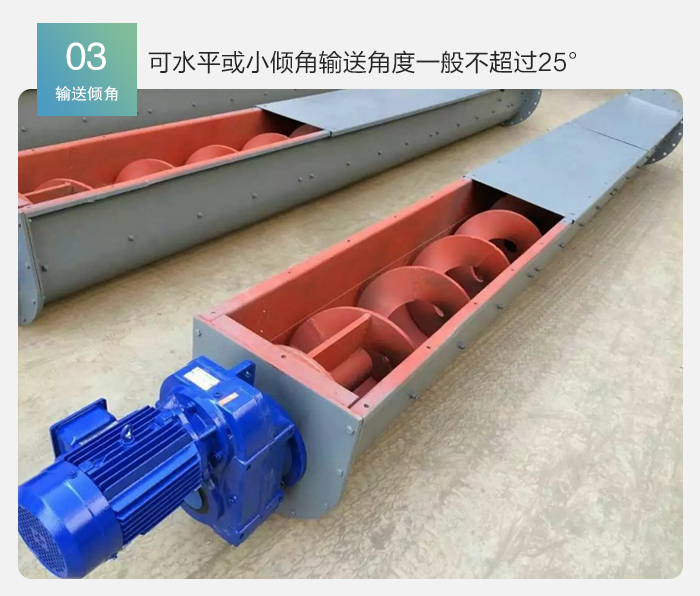

三、输送倾角

水平无轴螺旋输送机可以水平或小倾角输送物料，输送倾角一般不超过25°，无轴螺旋输送机输送倾角不同，涉及到电机功率的大小选择，随着无轴螺旋输送机输送倾角的增大，其电机功率的选择也就越大。

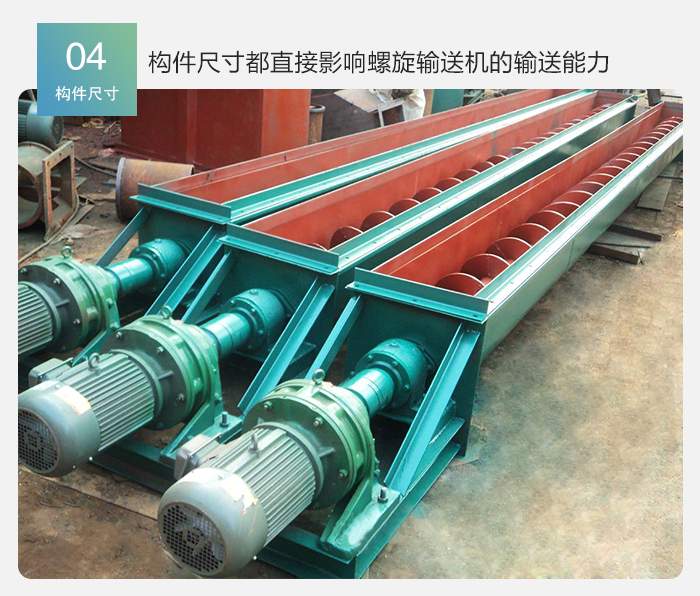

四、构件尺寸

输送机的构件尺寸包括输送带宽度、板条宽度、料斗容积、管道直径和容器大小等。这些构件尺寸都直接影响螺旋输送机的输送能力。

•
